Bộ điều khiển sai lệch bộ điều biến DP-IQ siêu nhỏ gọn Bộ điều khiển sai lệch tự động

Mô tả ngắn gọn:

Bộ điều khiển sai lệch bộ điều biến của Rofea được thiết kế đặc biệt cho bộ điều biến Mach-Zehnder để đảm bảo trạng thái hoạt động ổn định trong các môi trường hoạt động khác nhau. Dựa trên phương pháp xử lý tín hiệu được số hóa hoàn toàn, bộ điều khiển có thể cung cấp hiệu suất cực kỳ ổn định.

Bộ điều khiển đưa tín hiệu hòa sắc có tần số thấp, biên độ thấp cùng với điện áp phân cực vào bộ điều biến. Nó tiếp tục đọc đầu ra từ bộ điều biến và xác định tình trạng điện áp phân cực và lỗi liên quan. Một điện áp phân cực mới sẽ được áp dụng sau phép đo trước đó. Bằng cách này, bộ điều biến được đảm bảo hoạt động ở điện áp phân cực thích hợp.


Chi tiết sản phẩm

Rofea Optoelectronics cung cấp các sản phẩm Bộ điều biến quang điện và quang tử

Thẻ sản phẩm

Tính năng

•Đồng thời cung cấp sáu điện áp phân cực tự động cho bộ điều biến IQ phân cực kép
•Định dạng điều chế độc lập:
Đã xác minh SSB, QPSK, QAM, OFDM.
•Cắm và chạy:
Không cần hiệu chỉnh thủ công Mọi thứ đều tự động
•Cánh tay I, Q: điều khiển ở chế độ Đỉnh và Null Tỷ lệ tắt cao: 50dB max1
•Cánh tay P: điều khiển ở chế độ Q+ và Q- Độ chính xác: ± 2◦
•Cấu hình thấp: 40mm(W) × 29mm(D) ×8mm(H)
•Độ ổn định cao: triển khai hoàn toàn bằng kỹ thuật số Dễ sử dụng:
•Vận hành bằng tay với mini jumper 2
Hoạt động OEM linh hoạt thông qua UART/IO
•Hai chế độ cung cấp điện áp phân cực: a.Điều khiển phân cực tự động b.Điện áp phân cực do người dùng xác định

Bộ điều biến quang điện Bộ điều biến quang điện Bộ điều biến Bộ điều khiển thiên vị Bộ điều khiển điểm thiên vị Bộ điều biến IQ Bộ điều biến DP-IQ Bộ điều khiển thiên vị Bộ điều khiển thiên vị

Ứng dụng

•LiNbO3 và các bộ điều biến DP-IQ khác
•Truyền mạch lạc



1Tỷ lệ tắt cao nhất phụ thuộc và không thể vượt quá 1 tỷ lệ tắt tối đa của bộ điều biến hệ thống.

2Hoạt động UART chỉ khả dụng trên một số phiên bản của bộ điều khiển.

Hiệu suất

hình ảnh 1

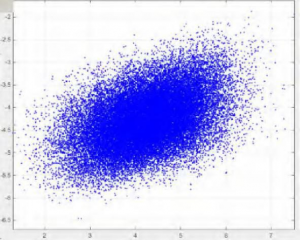

Hình 1. Chòm sao (không có bộ điều khiển)

hình ảnh 2

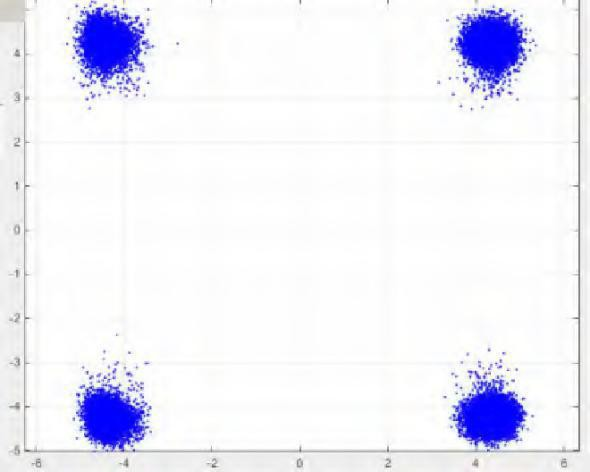

Hình 2. Chòm sao QPSK (có bộ điều khiển

hình ảnh 3

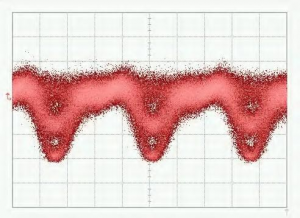

Hình 3. Mẫu mắt QPSK

hình ảnh 5

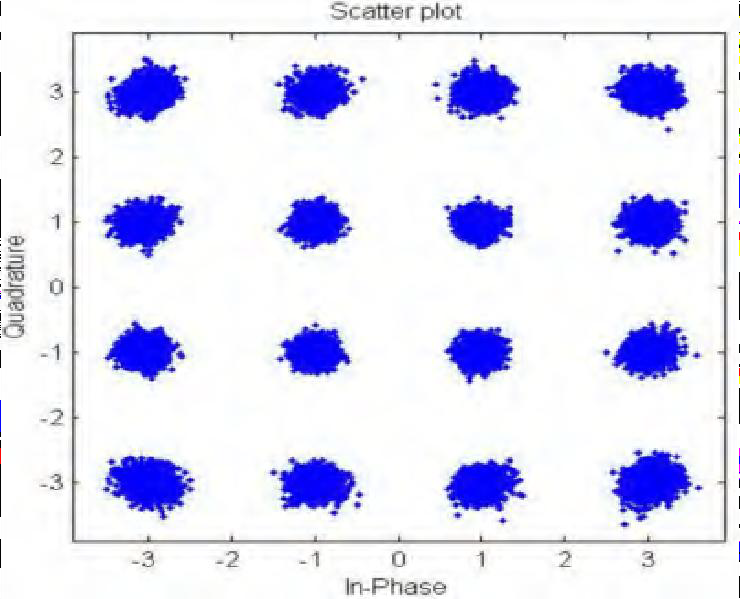

Hình 5. Mẫu Chòm sao 16-QAM

hình ảnh 4

Hình 4. Phổ QPSK

hình ảnh số 8

Hình 6. Phổ CS-SSB

Thông số kỹ thuật

tham số

tối thiểu

Tối đa

Đơn vị

Kiểm soát hiệu suất
Cánh tay I, Q được điều khiển trênKhông (Tối thiểu)or Đỉnh (Tối đa)điểm
Tỷ lệ tuyệt chủng

MER1

50

dB

Cánh tay P được điều khiển trênQ+(vuông góc phải)or Q-(hình vuông bên trái)điểm
Độ chính xác ở Quad

2



+2

bằng cấp2

Thời gian ổn định

45

50

55

s

Điện
Điện áp dương

+14,5

+15

+15,5

V

Dòng điện dương

20



30

mA

Điện áp âm

-15,5

-15

-14,5

V

Dòng điện âm

8



15

mA

Dải điện áp đầu ra YI/YQ/XI/XQ

-14,5



+14,5

V

Dải điện áp đầu ra của YP/XP

-13



+13

V

Biên độ hoà sắc

1%Vπ



V

Quang học
Nguồn quang đầu vào3

-30



-8

dBm

Bước sóng đầu vào

1100



1650

nm

1 MER đề cập đến Tỷ lệ tuyệt chủng của bộ điều biến nội tại. Tỷ lệ tắt đạt được thường là tỷ lệ tắt của bộ điều biến được chỉ định trong biểu dữ liệu bộ điều biến.

2Cho phépVπ  biểu thị điện áp phân cực ở 180 VP  biểu thị điện áp phân cực được tối ưu hóa nhất tại các điểm Quad.

3Xin lưu ý rằng công suất quang đầu vào không đề cập đến công suất quang tại điểm thiên vị đã chọn. Đó là công suất quang tối đa mà bộ điều biến có thể xuất tới bộ điều khiển khi điện áp phân cực nằm trong khoảng từVπ đến +Vπ .

Giao diện người dùng

hình ảnh 9

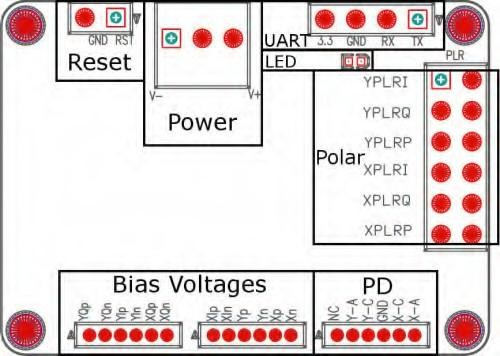

Hình5. Cuộc họp

Nhóm Hoạt động

Giải thích

Nghỉ ngơi Chèn jumper và kéo ra sau 1 giây Đặt lại bộ điều khiển
Quyền lực Nguồn điện cho bộ điều khiển thiên vị V- kết nối điện cực âm của nguồn điện
V+ nối cực dương của nguồn điện
Cổng giữa kết nối với điện cực nối đất
UART Vận hành bộ điều khiển thông qua UART 3.3: Điện áp tham chiếu 3.3V
GND: Mặt đất
RX: Nhận bộ điều khiển
TX: Truyền bộ điều khiển
DẪN ĐẾN Bật liên tục Làm việc ở trạng thái ổn định
Bật hoặc tắt cứ sau 0,2 giây Xử lý dữ liệu và tìm kiếm điểm khống chế
Bật hoặc tắt cứ sau 1 giây Nguồn quang đầu vào quá yếu
Bật hoặc tắt cứ sau 3 giây Nguồn quang đầu vào quá mạnh
Cực1 XPLRI: Chèn hoặc kéo jumper ra không có jumper: Chế độ Null; với jumper: Chế độ đỉnh
XPLRQ: Chèn hoặc kéo jumper ra không có jumper: Chế độ Null; với jumper: Chế độ đỉnh
XPLRP: Chèn hoặc kéo jumper ra không có nút nhảy: chế độ Q+; với jumper: chế độ Q
YPLRI: Chèn hoặc kéo jumper ra không có jumper: Chế độ Null; với jumper: Chế độ đỉnh
YPLRQ: Chèn hoặc kéo jumper ra không có jumper: Chế độ Null; với jumper: Chế độ đỉnh
YPLRP: Chèn hoặc kéo jumper ra không có nút nhảy: chế độ Q+; với jumper: chế độ Q
Điện áp phân cực YQp, YQn: Độ lệch cho cánh tay Q phân cực Y YQp: Mặt tích cực; YQn: Mặt âm hoặc mặt đất
YIp, YIn: Độ lệch cho nhánh I phân cực Y YIp: Mặt tích cực; YIn: Mặt âm hoặc mặt đất
XQp, XQn: Độ lệch cho cánh tay Q phân cực X XQp: Mặt tích cực; XQn: Mặt âm hoặc mặt đất
XIp, XIn: Độ lệch cho nhánh phân cực X I XIp: Mặt tích cực; XIn: Mặt âm hoặc mặt đất
YPp, YPn: Độ lệch cho nhánh P phân cực Y YPp: Mặt tích cực; YPn: Mặt âm hoặc mặt đất
XPp, XPn: Độ lệch cho nhánh P phân cực X XPp: Mặt tích cực; XPn: Mặt âm hoặc mặt đất

1 Cực phụ thuộc vào tín hiệu RF của hệ thống. Khi không có tín hiệu RF trong hệ thống, cực phải dương. Khi tín hiệu RF có biên độ lớn hơn một mức nhất định thì cực sẽ chuyển từ dương sang âm. Lúc này điểm Null và điểm Đỉnh sẽ chuyển đổi cho nhau. Điểm Q+ và điểm Q- cũng sẽ chuyển đổi với nhau. Công tắc cực cho phép người dùng thay đổi

cực trực tiếp mà không thay đổi điểm hoạt động.

Nhóm Hoạt động

Giải thích

PD1 NC: Chưa kết nối
YA: Anode photodiode phân cực Y

YA và YC: Phản hồi dòng quang phân cực Y

YC: Cathode photodiode phân cực Y
GND: Mặt đất
XC: Cathode photodiode phân cực X

XA và XC: Phản hồi dòng quang phân cực X

XA: Anode quang phân cực X

1 Chỉ được chọn một lựa chọn giữa việc sử dụng điốt quang điều khiển hoặc sử dụng điốt quang điều biến. Nên sử dụng điốt quang điều khiển cho các thí nghiệm trong Phòng thí nghiệm vì hai lý do. Thứ nhất, photodiode điều khiển đã đảm bảo chất lượng. Thứ hai, việc điều chỉnh cường độ ánh sáng đầu vào dễ dàng hơn. Nếu sử dụng photodiode bên trong của bộ điều biến, vui lòng đảm bảo rằng dòng điện đầu ra của photodiode tỷ lệ thuận với công suất đầu vào.
