Bộ điều chế điện cực quang ROF 1550nm AM Sê-ri Bộ điều biến 40G
Tính năng
* Mất chèn thấp
* Băng thông cao
* Điện áp nửa sóng thấp
* Tùy chọn tùy chỉnh
Ứng dụng
Hệ thống ROF
Phân phối khóa lượng tử
Hệ thống cảm biến laser
Điều chế băng tần bên
| ROF-Am sê -ri | ROF-AM-07 | ROF-AM-08 | ROF-Am-10 | ROF-Am-13 | ROF-Am-15 | |||
| Bước sóng hoạt động | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Băng thông | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Mất chèn | 5db | 5db | ＜5db | ＜5db | ＜4db | |||
| Tỷ lệ tuyệt chủng @DC | ＞20db | ＞20db | ＞20db | ＞20db | ＞20db | |||
| VΠ @RF (1kHz) | 3V | 3V | ＜ 4V | <3,5V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜ 5v | <5V | <8v | <7V | ||
Thông tin đặt hàng
| ROF | AM | XX | Xxg | XX | XX | XX |
| Kiểu: AM --- Bộ điều chế cường độ | Bước sóng ： 07 --- 780nm 10 --- 1060nm 13 --- 1310nm 15 --- 1550nm | Băng thông ： 10GHz 20GHz 40GHz 50GHz
| Giám sát PD: PD --- với PD | Loại sợi ra ngoài Trang --- PM/PM
| Đầu nối quang học ： FA --- FC/APC FP --- FC/PC SP --- Tùy chỉnh |
R-AM-15-40G
Bộ điều biến cường độ 40 GHz có bước tiến 1550nm
| Tham số | Biểu tượng | Tối thiểu | TYP | Tối đa | Đơn vị | ||||
| Tham số quang học | |||||||||
| Bước sóng hoạt động | l | 1530 | 1550 | 1565 | nm | ||||
| Mất chèn | IL | 4 | 5 | dB | |||||
| Mất trở lại quang học | Orl | -45 | dB | ||||||
| Chuyển đổi tỷ lệ tuyệt chủng @dc | Er@dc | 20 | 23 | 45 | dB | ||||
| Tỷ lệ tuyệt chủng động | Der | 13 | dB | ||||||
| Sợi quang | Đầu vàoCổng | Panda pm fujikura sm | |||||||
| Cổng đầu ra | Panda pm fujikura sm | ||||||||
| Giao diện sợi quang | FC/PC FC/APC hoặc người dùng để chỉ định | ||||||||
| Thông số điện | |||||||||
| Băng thông hoạt động（-3db） | S21 | 28 | 30 | GHz | |||||
| VPI điện áp nửa sóng | RF | @50khz |
| 4.5 | 5 | V | |||
| Thiên vị | @Bias |
| 6 | 7 | V | ||||
| Mất điện trở lại | S11 | -12 | -10 | dB | |||||
| Trở kháng đầu vào | RF | ZRF | 50 | W | |||||
| Thiên vị | ZThiên vị | 1M | W | ||||||
| Giao diện điện | V(f) | ||||||||
Giới hạn điều kiện
| Tham số | Biểu tượng | Đơn vị | Tối thiểu | TYP | Tối đa |
| Đầu vào năng lượng quang học | Ptrong, tối đa | DBM | 20 | ||
| Đầu vào RF Power | DBM | 28 | |||
| điện áp thiên vị | Vbias | V | -15 | 15 | |
| Nhiệt độ hoạt động | Đứng đầu | ℃ | -10 | 60 | |
| Nhiệt độ lưu trữ | TST | ℃ | -40 | 85 | |
| Độ ẩm | RH | % | 5 | 90 |

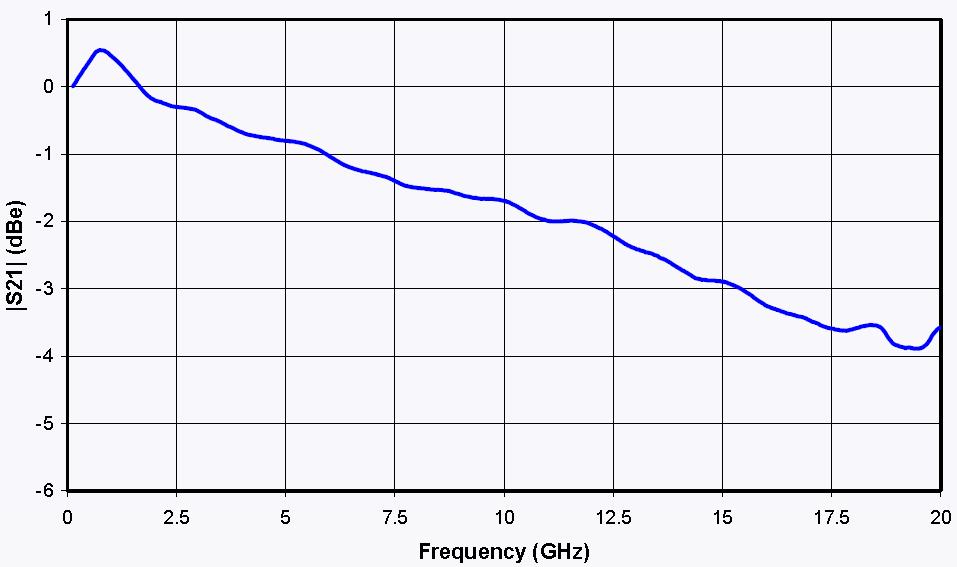

Đường cong S21
& Đường cong S11
Đường cong S21 & S11
Sơ đồ cơ học
| Cổng | Biểu tượng | Ghi chú |
| TRONG | Cổng đầu vào quang học | Sợi PM (125μm/250μm) |
| Ngoài | Cổng đầu ra quang học | Tùy chọn PM và SMF |
| RF | Cổng đầu vào RF | SMA (F) |
| Thiên vị | Cổng kiểm soát thiên vị | Bias 1,2, 34-n/c |
ROFEA Optoelectronics cung cấp một dòng sản phẩm của bộ điều biến quang điện thương mại, bộ điều biến pha, bộ điều biến cường độ, bộ điều chỉnh quang, nguồn ánh sáng laser, laser DFB, bộ khuếch đại quang học, trình điều chỉnh laser, laser. Laser, máy dò quang, trình điều khiển diode laser, bộ khuếch đại sợi. Chúng tôi cũng cung cấp nhiều bộ điều biến cụ thể để tùy chỉnh, chẳng hạn như bộ điều biến pha mảng 1*4, VPI cực thấp và các bộ điều biến tỷ lệ tuyệt chủng cực cao, chủ yếu được sử dụng trong các trường đại học và viện.
Hy vọng sản phẩm của chúng tôi sẽ hữu ích cho bạn và nghiên cứu của bạn.
